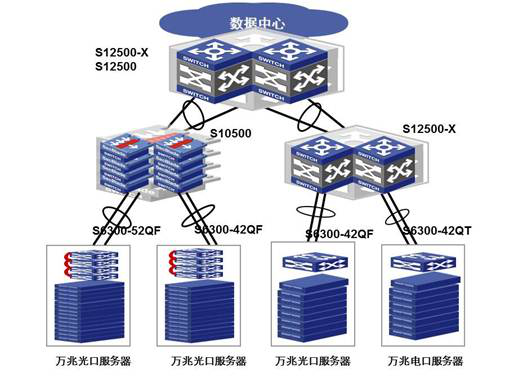

组网应用一：在数据中心的三层组网应用

H3C采用基于100G平台的S12500-X、S10500系列交换机作为数据中心核心，汇聚层可以采用S12500-X或S10500产品，接入层S6300系列可以提供高密度的万兆服务器接入方案。

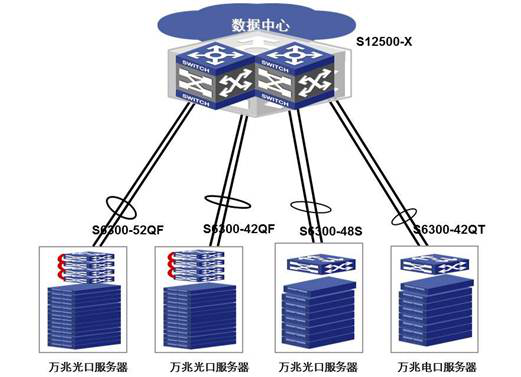

组网应用二：在数据中心的大二层组网应用

H3C采用基于100G平台的S12500-X系列交换机作为数据中心核心，整网采用大二层结构设计，接入层S6300系列可以提供高密度的万兆服务器接入方案。

高密万兆接入

    随着用户端带宽不断提高，交换机需要提供更高的转发性能和万兆端口扩展能力。S6300-52QF支持48个SFP+万兆/千兆自适应光口及4个QSFP端口； S6300-42QF支持40个SFP+万兆/千兆自适应光口及2个40G QSFP端口；S6300-48S支持48个SFP+万兆/千兆自适应光口； S6300-42QT支持32个10G Base-T端口、8个SFP+万兆/千兆自适应光口及2个40G QSFP端口；每个QSFP端口均可通过转接线缆转换为4个线速转发的SFP+万兆光口。

IRF2（第二代智能弹性架构）

    面对数据中心统一交换架构的应用需求，S6300支持IRF2（第二代智能弹性架构）技术，将多台设备虚拟化为一台逻辑设备，在扩展性、可靠性、整体架构和可用性方面具有强大的优势，主要体现在四个方面：

    扩展性：IRF2技术允许交换机利用互联电缆实现多台设备的扩展；具有即插即用、单一IP管理，同步升级的优点，同时大大降低系统扩展的成本。

    可靠性：通过专利的路由热备份技术，在整个IRF组内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发，极大的增强了IRF组的可靠性和高性能，同时消除了单点故障，避免了业务中断。

    分布性：通过分布式链路聚合技术，实现多条上行链路的负载分担和互为备份，从而提高整个网络架构的冗余性和链路资源的利用率。

    可用性：通过标准的万兆以太网接口实现智能弹性架构，可以根据需求分配业务带宽和系统连接带宽，合理分配本地流量与上行流量；不仅可以实现机架内、跨机架，甚至跨区域的远距离智能弹性架构。

IRF3（纵向虚拟化）

    H3C S6300系列交换机产品支持IRF3（Intelligent Resilient Framework 3）纵向虚拟化技术，通过将接入设备作为远程接口板加入主设备系统，在纵向维度上将核心层设备和接入层设备虚拟为一台逻辑设备，以达到扩展I/O端口能力和进行集中控制管理的目的。IRF3技术可以简化管理，大幅度降低网络管理节点；简化布线压缩网络层级，最终实现数据转发平面虚拟化。IRF3纵向虚拟化技术可以为用户带来以下好处：

    统一管理：IRF3架构形成之后，连接到主设备就可以集中配置和管理架构内的所有成员，而不用物理连接到每台成员设备上单独配置。

    统一安全策略：整网的安全策略只需在主设备上进行配置，避免了对全网设备逐一配置所带来的潜在策略冲突，并大幅降低了安全部署工作量。

    简化网络层级：支持大规模的远程接口板扩展能力，传统需要三层网络架构才能实现的组网结构通过IRF3可以简化为二层组网，网络的物理和逻辑层次更为简化，布线更加简单。

    简化业务：IRF3架构中的各种业务配置基于单一逻辑设备进行配置，这样可以大幅简化整网的VLAN、IP、路由、Mpls等规划注意事项。

    方便维护：所有接入设备的配置和软件版本均由主设备自动分配，新增设备的加入或离开时可以实现“热插拔”和零配置，不影响其他设备的正常运行，整网的故障排除也是单点的。

丰富的数据中心特性

    S6300系列交换机采用模块化双电源及风扇框设计，模块化配件均支持热插拔；采用模块化软件平台，可根据需求灵活的增加及删减相关的软件功能模块。通过精细的物理结构及软件流程优化，大幅度降低了端到端的包处理时延，万兆、40GE端口的包处理时延达降低到1us量级以下，较业界同档产品转发时延降低20%以上。

    S6300系列交换机支持边缘虚拟桥EVB (Edge Virtual Bridging)，通过VEPA (Virtual Ethernet Port Aggregator)模式实现将虚拟机VM(Virtual Machine)产生的数据流量上传至与服务器相连的物理交换机进行处理。不仅实现了虚拟机之间的流量转发，同时还解决了虚拟机与网络之间的连接与管理边界问题。

    FCoE技术实现了在以太网中对FC报文的承载，使得FC SAN网络和以太网LAN网络可共享同一网络基础设施，很好的解决了不同类型网络共存所带来的问题。S6300系列交换机支持完整的FCoE及FC协议栈。

    TRILL（Transparent Interconnection of Lots of Links，多链路透明互联）技术是一种改变传统数据中心网络构建方式的创新技术，它将三层路由的稳定可扩展高性能等优点引入到适应性强、但性能和组网范围受限的二层交换网络之中， 建立了一个灵活、易扩展的高性能二层网络架构。采用支持TRILL技术的S6300系列交换机是构建大型的、高性能易扩展、并支持服务器虚拟机动态迁移的云数据中心网络的理想选择。

    软件定义网络（Software Defined Network，SDN）是一种创新的网络架构体系。其核心技术Openflow通过将网络的控制层和数据转发层进行分离，大幅简化了网络的管理及维护难度，更为重要的是实现了网络流量的灵活控制，为核心网络及应用的创新提供了良好的网络平台。

    S6300系列交换机支持DCB （Data Center Bridging），并支持ISSU（不中断业务升级）、OAM（操作、管理和维护）及能效以太网（EEE），充分满足了数据中心对设备高性能、易管理及绿色节能的需要。

灵活的风道方向选择

    为了更好的配合数据中心的风道设计，H3C S6300系列交换机为用户提供了更灵活的风道方案，在实现前后风道的同时，用户还可以通过选择不同的风扇框来实现不同的风向（从前往后或者从后往前）。

完善的安全控制策略

    H3C S6300系列交换机支持AAA，RADIUS认证，支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定；支持配合H3C公司的iMC平台对在线用户进行实时的管理，及时的诊断和瓦解网络非法行为。

    H3C S6300系列交换机提供增强的ACL控制逻辑，支持大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下发，在简化用户配置过程的同时，避免了ACL资源的浪费。

多重可靠性保护

    H3C S6300系列交换机还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。

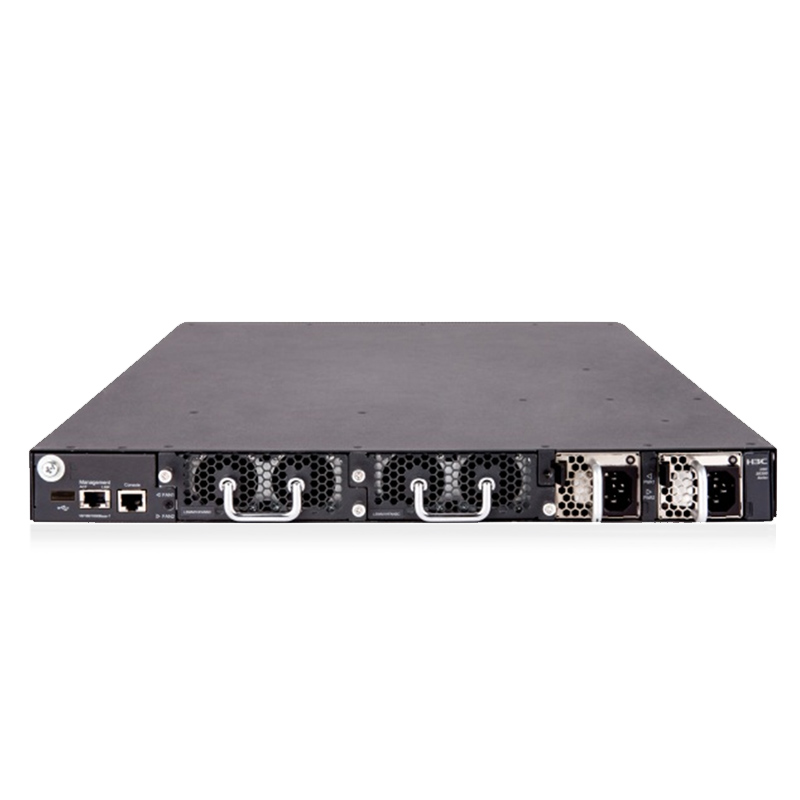

    可插拔电源以及风扇提高设备的硬件可靠性。H3C S6300系列支持模块化双电源和双风扇组件；所有机型的接口板，电源模块以及风扇模块均可以热插拔而不影响设备的正常运行。此外整机还支持电源和风扇的故障检测及告警，可以根据温度的变化自动调节风扇的转速。

出色的管理性

    H3C S6300系列交换机支持丰富的管理接口，例如Console、带外网口、USB口，支持SNMPv1/V2/v3，支持iMC智能管理中心。支持CLI命令行，Web网管，TELNET及FTP配置，支持OAM，使设备管理更方便，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。
