中小型数据中心解决方案

中小型数据中心解决方案

为解决客户日益增长的新业务需求，满足快速部署、灵活扩展的需求，公司推出威智IWit系列中小型数据中心解决方案。IWit系列解决方案以一体化整合、一站式配置、标准化、产品化、模块化、绿色节能为设计理念，帮助客户实现快速部署，柔性扩容，高效运行，管理便捷的新一代数据中心。

配电系统

中小型数据中心供配电系统一般采用A级（容错级）、B级（冗余级）或C级（基本级）供配电系统，如下所述：

A级（容错级）供配电系统

按大中数据中心业务性质与重要性，可选用A级（容错）供配电系统，满足大中型数据中心关键IT设备高可靠性用电要求。采用两路市电电源与机房专用柴油发电机组系统分别互为备份，市电电源之间联锁，两路市电源与柴油发电机间通过ATS（自动切换开关）进行切换为2N市电配电柜和2NUPS输入配电柜分别供电。其中2N市电配电柜经ATS（自动切换开关）切换为数据中心机房内机房空调、新风、照明、维修插座等设备供电；2N输入UPS配电柜分别为2N台模块化UPS冗余实现2(N+M)）容错型双总线供电方式，不会因操作失误、设备故障、外电源中断、维护和检修而中断关键IT设备，大大提高供电系统可靠性和稳定性，确保数据中心供电高连续性。

2(N+M)UPS输出到服务器等设备输入间，选用精密配电列头柜进行电源分配和供电管理，实现对每台机柜用电监控管理，提高供电系统的可靠性和易管理性。对于双路电源的服务器、网络、存储等关键IT设备，通过两套精密配电列头柜直接从双母线供电系统的两套母线引人电源，即可保证其用电高可靠性。对于单路电源的服务器、网络、存储等关键IT设备，通常选用STS（静态切换开关）为其选择切换一套UPS并机输出柜供电母线供电。在供电母线无法正常供电时，STS将自动快速切换到另一套UPS并机输出柜供电正常的母线供电，确保服务器、网络、存储等关键IT设备的高可靠用电。

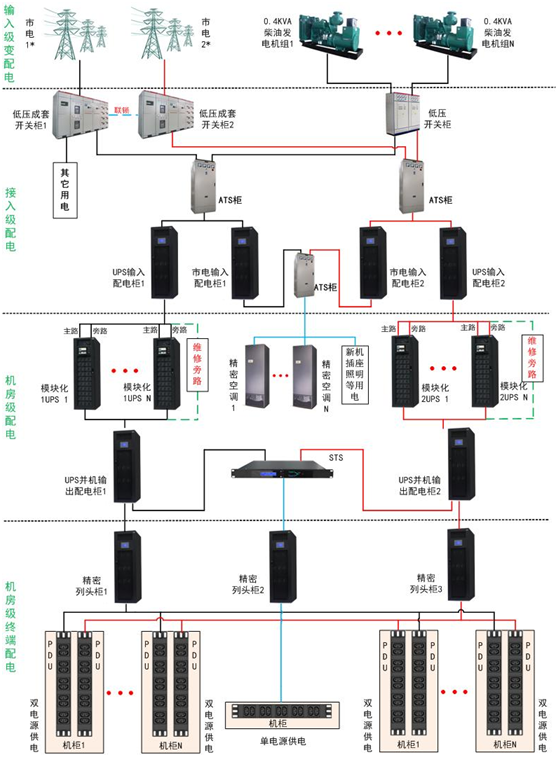

A级机房供配电系统

B级（冗余级）供配电系统

按中小数据中心业务性质与重要性，可选用B级（冗余级）供配电系统，满足中小型数据中心关键IT设备可靠性用电要求。采用多路市电电源互为备份，并且机房设有专用柴油发电机系统作为备用是源系统，市电电源间、市电电源与柴油发电机组间通过通过ATS（自动切换开关）进行切换，为数据中心机房内UPS(不间断供电电源)、机房空调、新风、照明、维修插座等设备供电。N套独立UPS供配电系统，在任一套或M套（M<n）供电母线故障或维护等无法正常供电情况下，其它供电母线仍能承担所有负载，保证机房业务供电，确保数据中心业务不受影响。在ups输出到服务器等设备输入间，选用精密配电列头柜进行电源分配和供电管理，实现对每台机柜用电监控管理，提高供电系统的可靠性和易管理性。< p="">

对于双路电源的服务器、网络、存储等关键IT设备，通过精密配电列头柜直接从双母线供电系统的两套母线引出电源，保证其用电高可靠性。对于单路电源的服务器、网络、存储等关键IT设备，通常选用STS（静态切换开关）为其选择切换一套供电母线供电。在供电母线无法正常供电时，STS将自动快速切换到另一套供电正常的母线供电，确保服务器等IT设备的可靠用电。

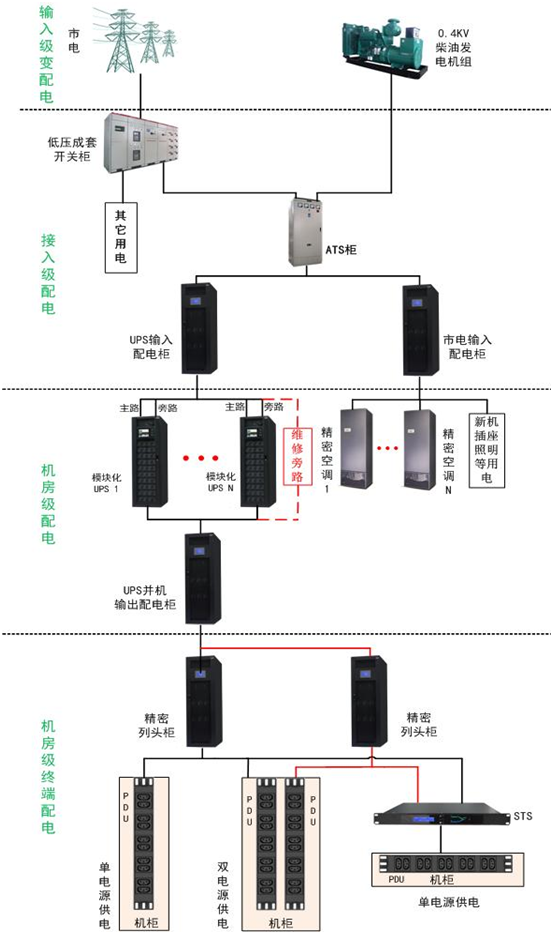

B级机房供配电系统

C级（基本级）供配电系统

按中小型数据中心业务性质，可选用C级（基本级）供配电系统，满足中小型数据中心IT设备可靠性用电要求。采用单路市电电源为数据中心机房UPS(不间断供电电源)、机房空调、新风、照明、维修插座等设备供电。市电电源正常运行情况下，保证机房设备运行不中断。

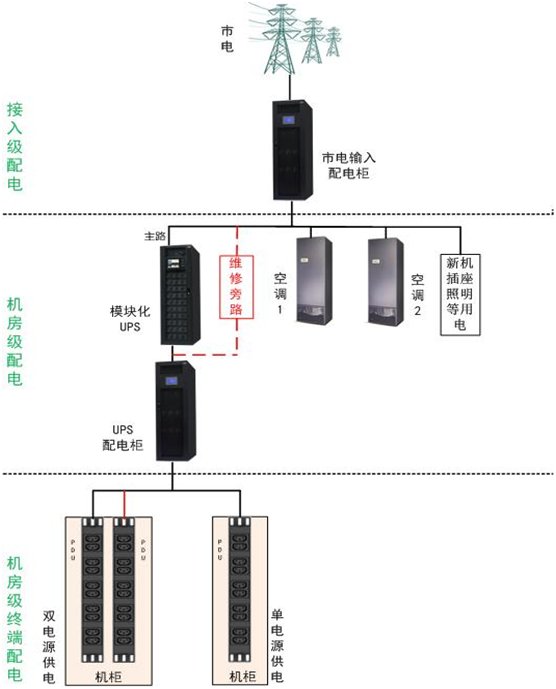

C级供配电系统

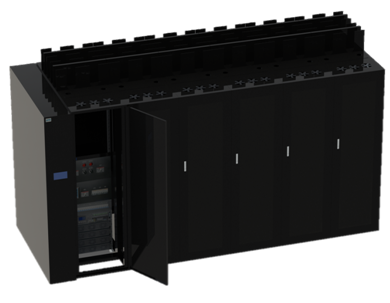

系列集成了模块化UPS、配电及监控系统并整合精密空调、综合配电柜、机柜等产品资源，提供一体化的中小型数据中心解决方案。

应用场景

适合场景：

各类中小型机房、扩容机房、临时机房等，适用于通信、金融、政府、医疗、教育、能源、商业、物流等行业。

适合功率：

3KW-10KW单机柜

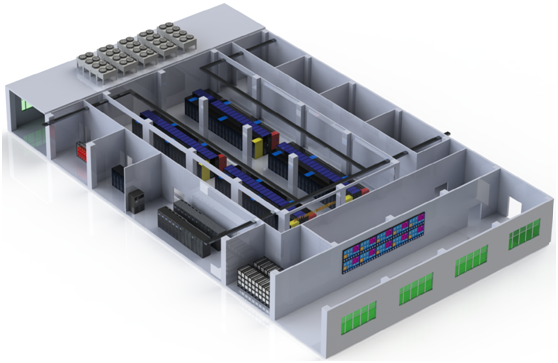

应用场景图
